Graphviz (diminutif de Graph Visualization Software) est un ensemble d'outils open source créés par les laboratoires de recherche d'AT&T qui manipulent des graphes définis à l'aide de scripts suivant le langage DOT. Cet ensemble fournit aussi des bibliothèques permettant l'intégration de ces outils dans diverses applications logicielles.

Graphviz est un logiciel libre distribué suivant l'Eclipse Public License.

Source: https://fr.wikipedia.org/wiki/Graphviz

Demo http://magjac.com/graphviz-visual-editor/

• http://www.graphviz.org/

• https://doc.ubuntu-fr.org/graphviz

• https://graphviz.org/gallery/
• http://graphs.grevian.org/example
• http://cyberzoide.developpez.com/graphviz/
• http://www.graphviz.org/content/images-nodes-label-below
• http://edutechwiki.unige.ch/en/Graphviz (graphviz@tecfa)

Doc pdf

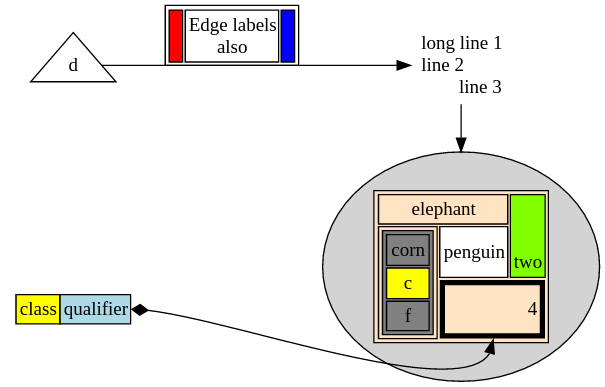

https://renenyffenegger.ch/notes/tools/Graphviz/examples/index

digraph {
		a -- b;
		b -- c;
		a -- c;
		d -- c;
		e -- c;
		e -- a;
		a -- z;
	}

graphviz_ex.zip

digraph {
        bgcolor=azure;
        node [shape=box, color=lightblue2, style=filled];
        edge [arrowsize=2, color=gold];
        "zero" -> "dix" [color=purple];
        "un" -> "dix";
        "zero" -> "vingt";
        "deux" -> "vingt";
        "zero" [shape=circle, color=thistle1, fontcolor=purple];
}
# source: https://cyberzoide.developpez.com/graphviz/

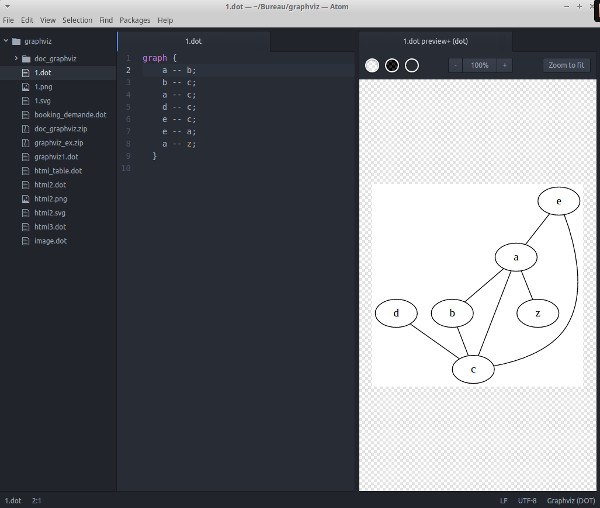

vscode-interactive-graphviz

https://github.com/tintinweb/vscode-interactive-graphviz

Un petit add-on bien pratique pour visualiser et exporter (svg et xml) vos fichiers .dot depuis votre éditeur favori, atom editor

https://github.com/sverweij/atom-graphviz-preview-plus

CTRL-SHIFT-V

#! /usr/bin/bash
# Script to grate graphviz images from dot files

echo "Create a graphviz images from dot files"
echo "Choose format;\
\
    bmp : Windows Bitmap Format\
    gif : GIF\
    tif/tiff : TIFF (Tag Image File Format)\
    jpg/jpeg/jpe : JPEG\
    png : Portable Network Graphics format\
    svg/svgz : Scalable Vector Graphics\
    dia : Dia format\
    fig : FIG\
    hpgl : HP-GL/2\
    ico : Icon Image File Format\
    ps : PostScript\
    ps2 : PostScript for PDF\
    pdf : Portable Document Format (PDF)"

read format
echo "which dot file?"

ls *.dot
read file

dot -T$format $file -o $file.$format

bash script dotgraph to generate an image from a dot file

Autres logiciels similaires

• https://www.yworks.com/products/yed (OLU - unige)
• https://mermaid.js.org/
